Un fusibile bruciato può spegnere una presa USB, bloccare il tergilunotto o lasciare fuori uso un sistema importante come l’ABS. Qui trovi le posizioni delle scatole sulla Volkswagen Golf 6, una tabella dei fusibili più cercati e la procedura sicura per controllarli durante la manutenzione o prima della revisione.
Le informazioni essenziali per intervenire senza errori
- Due scatole principali si trovano nell’abitacolo e nel vano motore.
- La presa accendisigari è spesso protetta dal fusibile da 20 A numero 42, ma la disposizione può cambiare secondo l’allestimento.
- Un fusibile va sostituito soltanto con uno dello stesso amperaggio e dello stesso tipo.
- Se il nuovo fusibile salta subito, quasi sempre c’è un guasto a valle, un corto circuito o un sovraccarico.
- Prima della revisione conviene provare luci, tergicristalli, clacson, lunotto termico e prese di corrente.
Dove si trovano i fusibili della Golf 6

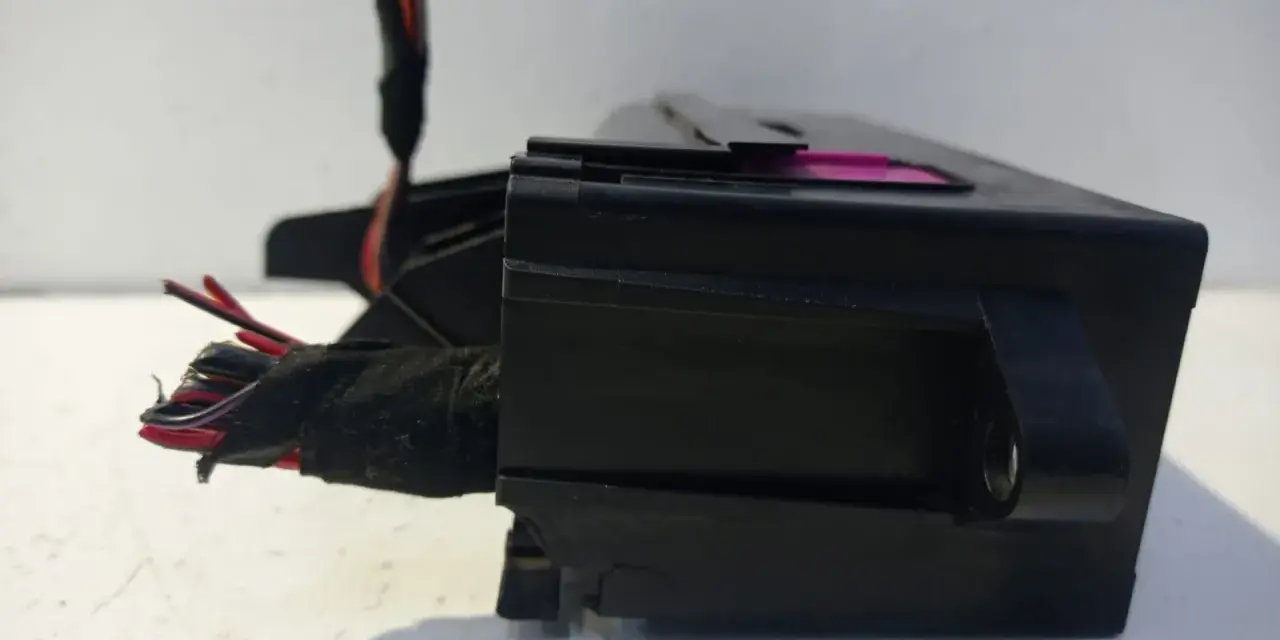

La Golf 6, prodotta indicativamente dal 2008 al 2013, utilizza due gruppi principali di protezioni elettriche. Il primo è nell’abitacolo, sul lato sinistro della plancia, visibile aprendo lo sportellino laterale vicino alla portiera del conducente.
Il secondo si trova nel lato sinistro del vano motore, generalmente vicino alla batteria. Qui sono presenti fusibili e relè dedicati ai circuiti che richiedono più corrente, come ventola del radiatore, ABS, tergicristalli, centralina motore e alimentazione principale.
| Posizione | Come accedervi | Cosa protegge di solito |
|---|---|---|
| Plancia, lato conducente | Rimuovere con cautela il coperchio laterale | Luci, alzacristalli, climatizzatore, prese 12 V, tergilunotto |
| Vano motore, vicino alla batteria | Aprire il cofano e sganciare il coperchio della scatola | ABS, ECU, ventole, clacson, tergicristalli e circuiti ad alta corrente |
| Piastra di potenza sulla batteria | Accesso riservato a chi sa lavorare sull’impianto principale | Alternatore, servosterzo, ventola radiatore e alimentazione generale |
La posizione può sembrare identica su tutte le Golf 6, ma il numero del fusibile non è sempre uguale. Motore, cambio DSG, optional, gancio traino e versione GTI o R possono modificare l’assegnazione. Per questo confronto sempre il numero stampato sul coperchio o il manuale relativo al VIN dell’auto.
La mappa dei fusibili più utili da controllare
La tabella seguente raccoglie i riferimenti più utili per una diagnosi rapida nella scatola dell’abitacolo. Sono indicazioni comuni per la Golf VI europea, non un’autorizzazione a sostituire un fusibile senza verificare il proprio schema.
| Numero | Amperaggio | Circuito generalmente protetto |
|---|---|---|
| 22 | 20 A | Ventola dell’abitacolo |
| 23 | 30 A | Alzacristalli elettrici anteriori |
| 24 | 20 A | Alzacristalli elettrici posteriori |
| 25 | 25 A | Lunotto termico |
| 27 | 15 A | Pompa carburante |
| 30 | 20 A | Meccatronica del cambio DSG, quando presente |
| 32 | 30 A | Presa di corrente o accessori, secondo la configurazione |
| 41 | 15 A | Motorino del tergilunotto posteriore |
| 42 | 20 A | Accendisigari e presa di alimentazione |
Per la presa 12 V c’è una distinzione che crea spesso confusione. In alcune configurazioni compare il numero 42 da 20 A, mentre altri schemi indicano anche il numero 32 per una presa o un circuito accessori. Non scelgo mai il ricambio basandomi soltanto su una tabella trovata online: controllo il simbolo sul coperchio e il valore del fusibile installato.
Nel vano motore si incontrano invece fusibili più potenti. Tra i riferimenti frequenti ci sono il circuito del motorino tergicristallo da 30 A, il clacson da 15 A, le protezioni ABS tra 20 e 40 A e la piastra principale con fusibili da 50, 80, 150 o 200 A. Questi ultimi non sono componenti da sostituire alla cieca, soprattutto se presentano segni di surriscaldamento.
Come controllare e sostituire un fusibile
Per un controllo semplice parcheggio l’auto in piano, spengo il motore, tolgo la chiave e disattivo tutte le utenze. Lavorare con quadro e accessori spenti riduce il rischio di archi elettrici e di danneggiare i contatti.
- Individua la scatola corretta seguendo il manuale o la legenda del coperchio.
- Estrai il fusibile con l’apposita pinzetta, se presente, evitando di fare leva sui cavi.
- Controlla il ponticello metallico interno. Se è interrotto o annerito, il fusibile è bruciato.
- Per una verifica più precisa usa un multimetro in modalità continuità, sempre con il fusibile rimosso.
- Inserisci un ricambio con lo stesso formato e lo stesso valore, per esempio 20 A con 20 A.
- Riattiva l’utenza e controlla che il componente funzioni senza odore di plastica calda o rumori anomali.
Il colore aiuta a riconoscere rapidamente l’amperaggio, ma non sostituisce la lettura del numero stampato. Un fusibile blu può essere da 15 A nella tipologia corretta, però formati diversi possono trarre in inganno. Per pochi fusibili di ricambio si spendono in genere 3-15 euro, a seconda del numero di pezzi e della qualità del kit.
Non inserisco mai un fusibile più potente per evitare che salti di nuovo. Un 30 A al posto di un 15 A può lasciare passare una corrente sufficiente a surriscaldare il cablaggio prima che intervenga la protezione. Sono da evitare anche ponticelli metallici, stagnola e fili improvvisati.
Quando il fusibile continua a bruciarsi
Se il nuovo fusibile salta immediatamente, la sostituzione non ha risolto il problema: ha soltanto confermato che il circuito sta assorbendo troppa corrente. Le cause comuni sono un corto circuito, un motore elettrico bloccato, un connettore ossidato o un accessorio montato dopo l’acquisto.
Leggi anche: Ogni quanto cambiare le candele dell’auto a benzina?
Controlli utili prima di andare dall’elettrauto
- Rimuovi temporaneamente caricabatterie, adattatori USB, dashcam e accessori non originali.
- Controlla se nella scatola sono presenti umidità, ossido o plastica deformata.
- Osserva i cavi vicino a portellone, portiere e passacavi, zone soggette a piegature.
- Se non funzionano solo una lampadina o un dispositivo, controlla anche lampada, massa e connettore.
Un fusibile bruciato può essere il risultato, non la causa. Se riguarda ABS, airbag, servosterzo, ECU o alimentazione principale, preferisco fermarmi e far eseguire una diagnosi. Un controllo elettronico costa spesso 30-80 euro, mentre una riparazione dell’impianto dipende dal tempo necessario per trovare il punto del guasto.
Il controllo dei fusibili prima della revisione
La revisione non richiede di sostituire preventivamente tutti i fusibili, ma un controllo mirato evita di arrivare in officina con difetti banali. Provo sempre anabbaglianti, abbaglianti, frecce, luci di stop, retronebbia, clacson e tergicristalli.
Controllo anche il funzionamento del lavavetro, del lunotto termico, delle quattro frecce e delle prese di corrente. Se una spia ABS o airbag resta accesa dopo la sostituzione del fusibile, non la considero un semplice problema risolto: serve una lettura della memoria guasti.
Durante la manutenzione guardo il coperchio della scatola e le guarnizioni. Acqua e condensa possono ossidare i contatti e provocare guasti intermittenti, difficili da riprodurre durante la revisione. In caso di tracce verdi, bianche o brunastre sui terminali, è meglio far pulire e verificare il portafusibili.
La regola pratica per non trasformare un fusibile in un danno costoso
Il modo più sicuro di usare lo schema della Golf 6 è incrociare sempre tre elementi: numero, amperaggio e circuito protetto. Se uno dei tre non coincide con il veicolo davanti a me, considero lo schema non ancora verificato.
Tenere in auto una piccola scorta di fusibili a lama, la pinzetta e il manuale può risolvere un inconveniente durante un viaggio. Se però la protezione interviene di nuovo, insistere con altri ricambi è una falsa economia: una diagnosi tempestiva protegge cablaggi, centraline e batteria da un guasto molto più oneroso.
