Un fusibile bruciato può lasciare senza fari, tergicristalli, presa di corrente o servosterzo proprio quando l’auto serve di più. Per orientarsi nello schema dei fusibili della Fiat Panda 2006 bisogna distinguere le centraline nell’abitacolo da quella nel vano motore, controllare l’amperaggio corretto e capire quando la sostituzione non basta.
I dati da avere subito sotto mano
- La Panda 169 ha centraline fusibili nell’abitacolo e vicino alla batteria.
- La presa 12 V della configurazione del manuale 03/2006 è protetta dal fusibile F44 da 20 A.
- Il fusibile nuovo deve avere lo stesso amperaggio e lo stesso formato dell’originale.
- Se il fusibile salta di nuovo, c’è probabilmente un guasto a valle, non un semplice fusibile difettoso.
- Per luci, stop, tergicristalli e servosterzo conviene intervenire prima della revisione periodica.
[search_image]schema scatola fusibili Fiat Panda 169 2006 abitacolo vano motore
Dove si trovano le centraline della Panda 169
La Fiat Panda del 2006 appartiene alla seconda serie, identificata dal codice di carrozzeria 169. Nel modello ci sono due pannelli accessibili dal lato guida, dietro il rivestimento della plancia, mentre una terza centralina si trova nel vano motore, accanto alla batteria.
Per accedere ai pannelli interni occorre svitare il coperchio laterale della plancia. Il retro del coperchio riporta la numerazione delle posizioni, perciò io lo conservo sempre vicino all’auto e non mi affido soltanto a fotografie trovate online.
La centralina del vano motore è protetta da un coperchio fissato con mollette. Prima di aprirla è bene spegnere il motore, togliere la chiave e aspettare qualche minuto, soprattutto se si deve controllare un circuito collegato a centraline elettroniche.
Schema dei fusibili nell’abitacolo
I due pannelli interni hanno numerazioni diverse. Il pannello A contiene soprattutto circuiti ausiliari e dispositivi dell’abitacolo, mentre il pannello B protegge fari anabbaglianti, tergicristalli, chiusura centralizzata e alzacristalli.
| Fusibile | Amperaggio | Circuito protetto |
|---|---|---|
| F31 | 7,5 A | Luci di retromarcia |
| F35 | 7,5 A | Impianto audio |
| F37 | 10 A | Luci di arresto |
| F41 | 7,5 A | Sbrinamento degli specchietti esterni |
| F45 | 25 A | Sedili riscaldati, se presenti |
| F46 | 20 A | Tetto apribile elettrico, se presente |
| F49 | 7,5 A | Climatizzatore, sensore acqua nel filtro gasolio e controllo pressione pneumatici |
| F50 | 10 A | Sistema airbag |
| F51 | 7,5 A | Quadro strumenti e Body Computer |
Il fusibile F50 merita particolare attenzione. Se è collegato all’airbag, non consiglio di lavorare sui connettori o sui cablaggi sotto i sedili senza competenza specifica, perché un controllo improvvisato può generare errori nella centralina di sicurezza.
| Fusibile | Amperaggio | Circuito protetto |
|---|---|---|
| F12 | 10 A | Anabbagliante destro |
| F13 | 10 A | Anabbagliante sinistro |
| F38 | 20 A | Chiusura centralizzata |
| F39 | 10 A | Climatizzatore, autoradio, presa diagnosi, Body Computer e controllo pressione pneumatici |
| F40 | 30 A | Sbrinatore del lunotto posteriore |
| F43 | 30 A | Tergicristallo e lavacristallo |
| F47 | 20 A | Alzacristallo elettrico anteriore sinistro |
| F48 | 20 A | Alzacristallo elettrico anteriore destro |
| F52 | 15 A | Motore del tergilunotto |
| F53 | 15 A | Pompa lavacristallo e lavalunotto |
Quando non funzionano entrambi gli anabbaglianti, non mi fermo automaticamente al controllo delle lampadine. Inizio da F12 e F13, perché sono protetti separatamente: se uno solo è bruciato, il difetto può riguardare soltanto un lato dell’impianto.
Fusibili nel vano motore per il modello del 2006

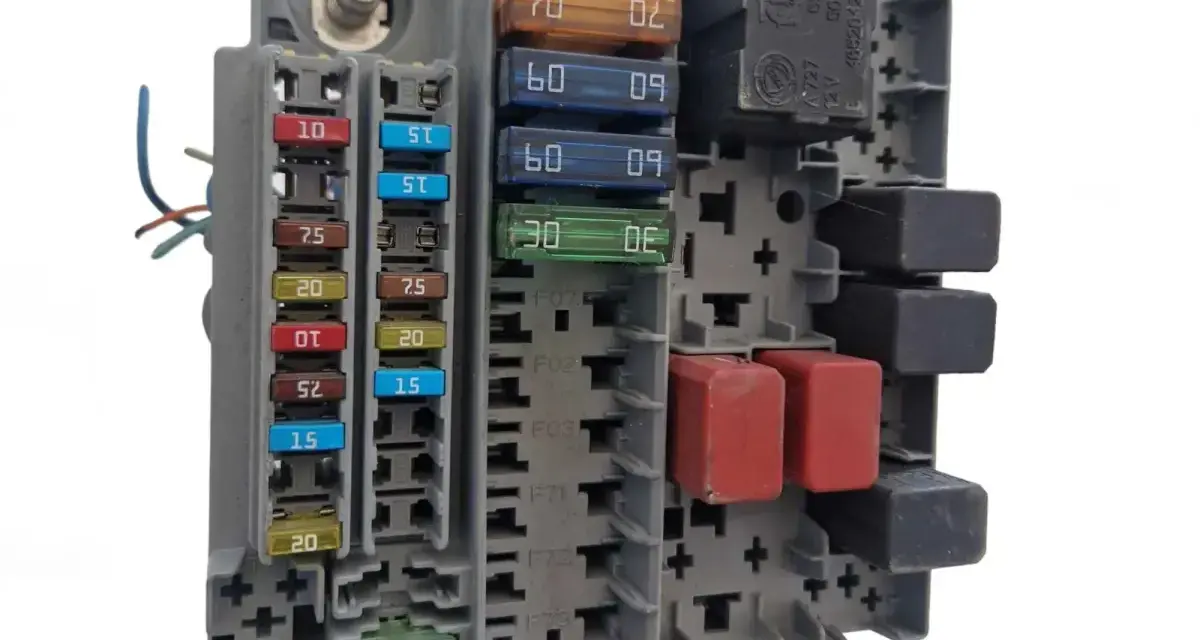

La centralina accanto alla batteria contiene i fusibili più importanti per motore, ABS, servosterzo, climatizzatore e alimentazione. La tabella seguente riguarda la configurazione riportata nella documentazione Fiat dell’epoca, ma motore, allestimento e cambio Dualogic possono lasciare alcune posizioni inutilizzate.
| Fusibile | Amperaggio | Circuito protetto |
|---|---|---|
| F03 | 30 A | Pompa del cambio Dualogic, se presente |
| F11 | 15 A | Tachimetro |
| F14 | 15 A | Fari abbaglianti |
| F16 | 7,5 A | Alimentazione sotto chiave dell’iniezione |
| F17 | 10 A | Servizi primari dell’iniezione elettronica |
| F18 | 7,5 A | Alimentazione della centralina motore |
| F19 | 7,5 A | Compressore del climatizzatore |
| F20 | 30 A | Riscaldatore del filtro gasolio, sui motori Diesel |
| F21 | 15 A | Pompa carburante |
| F22 | 20 A | Servizi primari dell’iniezione elettronica |
| F23 | 20 A | Commutatore di accensione |
| F24 | 10 A | Servosterzo elettrico |
| F30 | 15 A | Fendinebbia |
| F32 | 15 A | Centralina del cambio Dualogic, se presente |
| F36 | 15 A | Alimentazione della centralina rimorchio |
| F42 | 7,5 A | ABS e comando delle luci di stop |
| F44 | 20 A | Accendisigari e presa di corrente |
| F71 | 50 A | Preriscaldamento delle candelette Diesel |
La presa accendisigari è uno dei punti che crea più confusione. In alcune tabelle riferite a Panda prodotte dopo il 2007 compare una numerazione diversa, quindi per una vettura del 2006 controllo sempre il coperchio della centralina e il libretto specifico dell’auto prima di rimuovere un fusibile.
Come controllare e sostituire un fusibile
Per prima cosa spengo tutti gli utilizzatori e tolgo la chiave dal blocchetto. Estraggo il fusibile con la pinzetta presente nel vano, poi osservo il piccolo elemento metallico interno: se è interrotto o presenta una bruciatura evidente, il fusibile è guasto.
- Individuo il circuito che non funziona.
- Controllo la posizione e l’amperaggio sul coperchio o sul manuale.
- Estraggo il fusibile senza forzare il portafusibile.
- Inserisco un ricambio dello stesso tipo e dello stesso valore.
- Riattivo il circuito e verifico che il componente funzioni.
Un fusibile da 20 A non va sostituito con uno da 30 A per evitare che si bruci di nuovo. Il valore più alto può permettere il passaggio di una corrente eccessiva, con rischio di surriscaldamento dei cavi e incendio. Anche un filo di rame o una lamina metallica sono soluzioni pericolose e da evitare completamente.
Per un controllo più preciso si può usare un multimetro impostato sulla continuità, ma il test va fatto sul fusibile estratto. In caso di ossidazione, plastica deformata o tracce scure intorno alla sede, non sostituisco soltanto il componente: la centralina o il connettore potrebbero avere un problema.
Quando il fusibile salta di nuovo
La sostituzione risolve il problema solo se il fusibile si è interrotto per un evento occasionale. Se il nuovo elemento salta immediatamente, io smetto di fare prove ripetute e cerco un possibile cortocircuito, sovraccarico o motore elettrico bloccato.
- Per la presa 12 V controllo caricabatterie, adattatori e cavi danneggiati.
- Per i tergicristalli verifico che le spazzole non siano incollate al vetro dal ghiaccio.
- Per il ventilatore o il climatizzatore considero anche resistenza, relè e motore elettrico.
- Per luci e rimorchio controllo infiltrazioni d’acqua e cablaggi modificati.
- Per servosterzo e ABS mi rivolgo a un professionista, perché il fusibile può essere soltanto l’effetto visibile di un guasto più serio.
Un controllo visivo dei fusibili è utile prima della revisione, ma non sostituisce la verifica dell’impianto. Fari, luci di stop, indicatori di direzione, tergicristalli e clacson devono funzionare correttamente; inoltre, una spia ABS o airbag accesa richiede una diagnosi, non la semplice cancellazione dell’errore.
Il controllo finale prima di rimettere la Panda su strada
Dopo aver sostituito un fusibile, richiudo sempre bene il coperchio della centralina e provo il dispositivo per alcuni minuti. Controllo anche che non restino spie accese e che il componente non smetta di funzionare quando il circuito è sotto carico.
Per una Panda 169 del 2006 la regola più affidabile resta semplice: numero della posizione, amperaggio e descrizione devono coincidere con quelli del coperchio o del libretto. Se la numerazione online non corrisponde, non è il momento di improvvisare: una verifica da un elettrauto costa molto meno dei danni provocati da un fusibile sovradimensionato.
